广告牌双电机型三面翻电脑主控制器安装调试操作指南

浏览 3821 次 山东三立三面翻 2019-10-07
广告牌双电机型三面翻电脑主控制器安装调试操作指南
三立广告牌三面翻自动翻转双电机电脑控制器功能介绍: 4006628880
⑴它具有同时控制一台或两台电机的功能;
⑵具有一天内多次开机和关机的时间设置功能。
⑶它可以准确设置三面翻每个画面的停止时间为1至999秒。
⑷计时器停止后,可以确保该画面为三面翻整副版面。
⑸它具有记住所有已编程程序和时间的功能。电源仍然可以防止数据丢失。
⑹实现所有数字数据输入的显示,LED和LCD分别显示两个不同的时间组,三面翻画面停留时间一目了然,采用倒计时动态显示模式。

三立(SANmianfan.COM)三面翻微电脑控制器操作指南:
㈠根据以下图示要求标准,正确连接电源和控制信号线。
三立三面翻电机控制器接线图
㈡三面翻广告牌编程控制器的时钟调整:

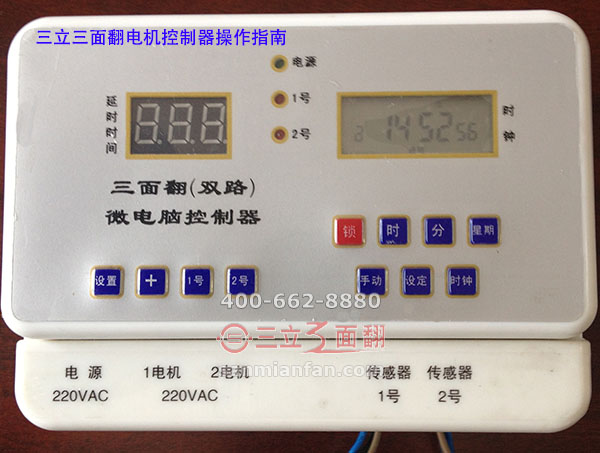

①定时功能设置按钮:上排左侧第一行是C解锁清除键:键盘解锁清除错误的设置数据;第二时间调整设置键和分钟调整设置键;第三个周调整按钮;这三个按钮用于调整北京时间并设置时间,星期,小时和分钟。左下排按钮1手动按钮,用于转换工作状态,如常开/自动/常闭; 2号是设置按钮,用于设置三面翻开关时间的编程操作;3号是时钟键;用于在其他工作状态下将显示切换到时钟状态;
②键盘上方的小开关是备用电池开关。如果长时间不使用,备用电池将在正常使用过程中关闭并打开;
③双电机控制器的操作方法:
解锁键:通常情况下,键盘处于锁定状态,必须先将其解锁才能操作;当锁被锁定时,屏幕的左下角将显示反6。连续按下按钮4次后,后退键6消失,然后键盘被解锁;控制器时间调整:在解锁状态下,按第一个键调整时间;按第二个键调整分钟,按第三个键调整星期设置:在解锁状态下,按第2行设置按钮进入设置状态。最初显示---:此时屏幕的左下方显示1ON。按小时分钟和日期按钮输入您要开启的时间。在星期几和时间中,再次按SET按钮。屏幕左下方显示1OFF。按日期小时和分钟按钮以输入要关闭的日期和时间。如果有多组切换时间,请重复上述操作,仅到十六组切换时间用完后,它将自动切换回时钟状态。如果不需要设置十六组时间,可以在设置完成后按3号时钟按钮所在行进入时钟状态,完成三'立三面翻控制器设置工作。在机器的一周中,如果要每天执行一次切换,则必须将一周设置为一...三...五...。将显示所有日期。务必设置正确,否则未显示的星期将不会执行电源开/关任务;三 立控制器设置完成后,按4号手动按钮将定时器开关转为自动操作。该操作已完成。
㈢立设置三面翻控制器画面延迟时间:
①延迟键盘是固定的:左边的1是设置键;时间2增加键;
②时间延迟操作指南:在工作状态下,按1号设定按钮,指示百位数字管闪烁。按增加按钮可以调整百位数所需的时间单位。调整后,按设置按钮指示数码管的十位数闪烁,按增加按钮调整所需的十位数时间。调整后,按设置按钮以指示数字化的数码管闪烁。按下增加按钮以调整所需的位数。时间,调整并按下设置按钮,所有数码管停止闪烁,并倒计时。设置完成;如果百位数设置为0,则不会显示,例如之前的100和10设置为0。
㈣未完成任何设置,不保存时间,并且返回原始状态。三.立电机控制器手动操作:手动/自动按钮功能键:上方是自动控制,下方为手动开关。调整三翻转动作时,此按钮可用于帮助操作。每按一次相当于发出广告牌翻转命令,并且电动机只运行一次;
㈤三面翻转控制器安装注意事项:传感器与被测物体之间的间隙应控制在1至5毫米内,太大容易失效;当未连接传感器时,在计时器的作用下,三面翻电机仅运行3-5秒,传感器方能定位运行。
