三面翻广告牌传动系统工作原理及优势特点图文详解

浏览 1831 次 山东三立三面翻 2018-12-03
室内外三面翻广告牌翻转样式属于间歇性工作模式,但普通电机输出旋转都是连续运转工作。所以实现三面翻400-662-880广告牌翻转就需要将电动机的连续旋转状态转换成三棱柱的间隙旋转状态。三立公司工程技术人员在大量的工程实践基础上,综合分析研究三面翻机械结构的翻转与力学特性后,大胆创新,研发出新型三面翻传动系统,三立③面翻sanmianfan.com在统计客户广告牌运转状态,制作生产的③面翻广告牌仅出现1%年故障率,只有好的技术,才能生产好的三面翻产品。小编带大家了解新型③立三面翻传动系统的工作原理:

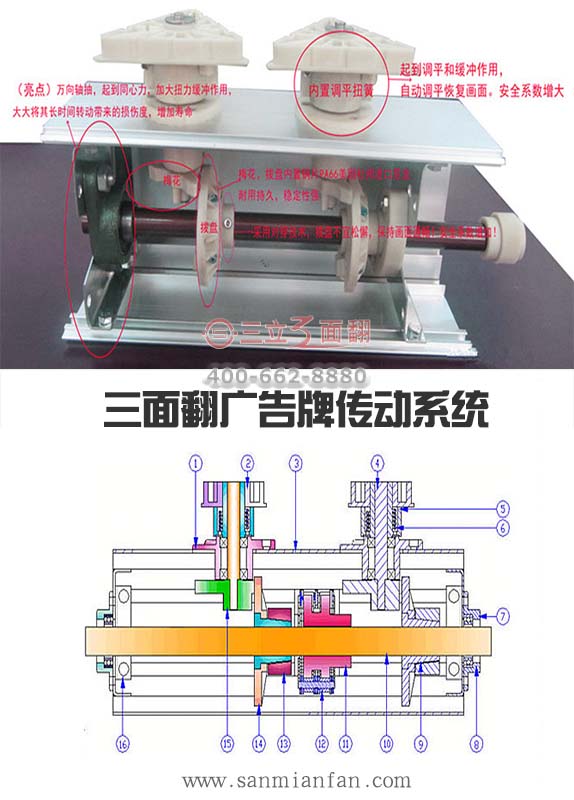

三面翻广告牌传动系统工作原理图文详解

参照以上图片所示,三面翻广告牌的电机通过双排链条带动链轮转动,传动轴为圆形高强度镁铝合金。链轮的轴孔也是圆形的,传动轴与链轮轴孔为过盈配合,这样既不削弱传动轴的强度,又能保证链轮定位准确,从而提高设备运行的可靠性和稳定性。用内六角平端机密螺丝固定凸轮传动系统中的紧固螺纹与凸轮,使其为一个整体,称为凸轮组件。轮传动系统中的紧固螺母将凸轮组件牢牢地紧固在传动轴上。这样在圆端面有凸台和缺口的凸轮和传动轴以相同的角速度连续转动。三.立三面翻正双三角分两层,上层大三角与凸轮的大圆端面形成面约束,将会确保三面翻广告牌画面的平整,下层小三角与凸轮的凸台配合,其三个面与凸轮的大圆端面贴紧,当凸轮连续转动时,小三角的其中一个面有凸轮的旋转三分之二周期与凸轮的大圆端面贴紧,此时三面翻的一个画面等待时;而另外在旋转周期内,凸轮的大圆端面的凸台推动小三角转动一百二十度。小三角和大三角通过轴承杆联接成一个整体,这样小三角和大三角的角速度相同,当小三角转动一百二十度时,三'立三面翻广告牌就由一个画面转换到另一个画面.在扭簧座里装有扭簧,当一个扭臂向下伸到扭簧座的底部孔里,另外一个扭臂向上伸到大三角的对应孔中。这样设计的目的是,当③面翻三角筒被其他物体遮挡时,三角筒可以让物体通过以后自动复位,即弹性保护功能。在轴承座里装有两个滚动轴承,以减少轴承杆转动时的磨擦;轴承座除了有安装轴承外,三面翻三角筒重量通过大三角和、扭簧座和轴承座传到下边框上。轴承座上有三个通孔,用螺丝固定在下边框上。由此可见边框的重要性。

在了解三面翻工作原理,接下来看下三.立三面翻广告牌传动系统有哪些技术优势。传动系统做为三面翻广告牌主要工作部件,从力学工作角度来看,广告牌只要运行部件就会有相应的磨损,随着部件的磨损,广告牌就会产生一些故障。在三面翻中的凸轮与小三角之间经过长时间的接触磨损,导致其空隙加大,产生广告牌画面平整度不好,严重时,会造成三棱柱之间碰撞,造成更大的故障问题。采用三立三面翻传动系统,只需松开紧固螺母,让凸轮组件和小三角贴紧,然后再将紧固螺母锁紧等过程半年左右时间进行基本简单维护就能避免这些问题发生。
